J’ai complètement dé-assemblé le moniteur afin de comprendre dans le détail le fonctionnement de la machine.
Les disquettes du VFLEX09 qui me restaient étaient complètement moisies, et il était impossible de les utiliser directement. J’ai donc fait des dumps grâce à Anadisk (http://www.8bit-micro.com/anadisk-man.htm) et j’ai réparé manuellement les fichiers images pour être conforme au format FLEX et être bootable. J’ai ensuite utilisé une carte émulateur de floppy HxC2000 (http://hxc2001.free.fr/floppy_drive_emulator/)

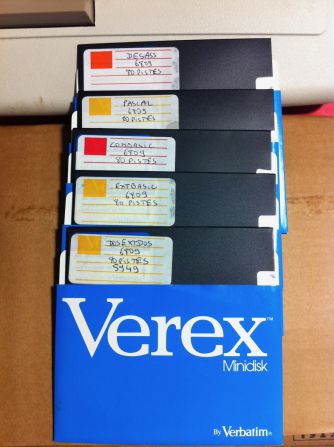

Cela a pris du temps, mais j’ai refait des disquettes systèmes VFLEX09 puis tous les utilitaires nécessaires à l’utilisation et à la programmation d’un système FLEX.
J’ai eu cette année une frayeur, car mon VEGAS s’est soudain mis à planter de manière aléatoire. Après une recherche à l’analyseur logique, j’ai diagnostiqué la défaillance d’un boitier TTL servant à la génération du signal de rafraichissement de la mémoire. Cela réparé, mon système est 100% opérationnel.
N’hésitez pas à me contacter si vous avez besoin d’informations sur le VEGAS 6809.
Je l’ai achetée en Kit partiellement assemblée en 1983. Je l’ai utilisé pendant mes études, puis il est resté entre caves et greniers jusqu’en 2010 ...
Cette machine est articulée autour d’un MC6809 et regroupe sur un circuit unique tous les composants nécessaires à opérer un système FLEX 6809 à partir de disquettes.
La remise en état a été assez laborieuse après 20 ans dans des caves ou des greniers!
La simple manipulation de la carte mère a créé des faux contacts car les supports des circuits sont des «simple lyre», ceux de moindre qualité. J’ai donc démonté soigneusement tous les composants, nettoyé au F2 (spay anti-corrosion) et tout remonté. J’ai dû utiliser un analyseur logique pour comprendre ce qui ne marchait pas. En fait, certaines RAM (1 x 64Ko) ne fonctionnaient pas et je les ai finalement toutes remplacées.
L’apparition à l’écran de «MONITEUR 80 COPYRIGHT MICROKIT» fut un soulagement!
Ce VEGAS 6809 est la machine qui a révélé en moi cette passion.
Conçu dans le magasine Micro Système de mai 1983 à février 1984.
Liens:
J'avais oublié de dire que j'avais localisé les jumpers sur ma carte CPU09 en faisant du fil à fil par rapport au plan du HP.
C'est ici que commencent les vrais problèmes: les disquettes que j'avais récupérées par le programme de lump du HxC2000 et corrigées à la main ne bootent pas. J'ai pourtant vérifié sur mon Vegas 6809 qu'elles sont bonnes.
D'après la personne qui possède un Tavernier et qui m'a donné le dump de l'EPROM, le système est appairé avec la disquette. Je me suis donc lancé dans le dé-assemblage du TAVBOG et la comparaison avec le bout de PROMON que j'avais récupéré.
La structure du TAVDOS est très compliquée. Il est programmé en code 6809 entièrement relogeable, avec une utilisation des interruptions SWI pour les commandes de base des E/S. Cela rend le travail assez fastidieux.
C'est fait, ça marche
Maintenant, il me faut faire fonctionner la carte graphique car à 1200 bauds. Le fonctionnement avec un terminal est très pénible, c'est très lent alors que le 6809 est très rapide ...
Le problème suivant est que la carte graphique n’est pas non plus identique à celle décrite sur le Haut Parleur. Le connecteur clavier est un 16 pinoches au lieu du 34 pinoches de la carte IVG09.
Donc encore du fil à fil et un démontage du clavier pour trouver les correspondances.
Une petite carte d’adaptation pour mélanger les fils m’a sauvé !
J’en ai profité pour adapter les lecteurs de floppy: une carte HxC, un lecteur 80 pistes quad density et un 40 pistes.

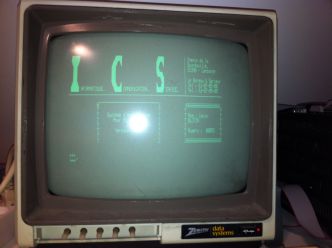

Après une modification de l'EPROM pour gérer les codes ESC, j'ai une belle machine qui marche.
Si vous avez la même avec l'EPROM d'origine, contactez-moi pour que je la copie et que je rende mon Tavernier SIE complètement conforme ...
'avais contacté sur internet des personnes ayant la documentation du Tavernier provenant du Haut Parleur, et je ne reconnaissait pas mes petits. Il semble comme on me l'a expliqué que la société SIE (Saint Ignan Electronique) ait décidé d'améliorer seule les cartes du Tavernier sans accord du HP et/ou de Christian Tavernier et donc de faire des cartes différentes avec une EPROM différente, tout en gardant le même nom aux cartes. Je ne sais pas si l'histoire s'est terminée au tribunal, mais en tout cas, mon Tavernier n'est pas conforme aux plans publiés dans le HP!
Les principales différences sont: Mémoire intégrée à la carte mère, implantation des composants différents, Contrôleur de disquette de la famille WD2795 au lieu du WD1795.

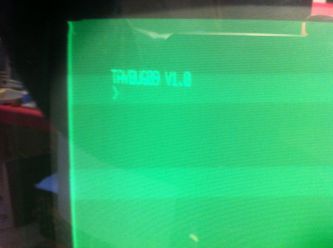

Heureusement que la personne qui m'a transmis la documentation du HP et qui avait un Tavernier m'a envoyé un dump de son système: Le TAVBUG.
J'ai programmé une 2732 et j'ai essayé la carte mère CPU09: Super . La carte fonctionne parfaitement avec une terminal série RS232. J'ai aussi testé le carte graphique IVG09: Elle marche aussi, mais n'ayant pas encore fait un câble clavier, je continue à utiliser le terminal série.
Acheté en 2010 sur eBay, mon Tavernier 6809 a un bon look, mais deux disquettes sont restés dans les lecteurs de floppy depuis … longtemps!
Je n'avais pas eu le temps de m'en occuper sur le moment, j'ai donc simplement pris quelques photos des cartes et j'ai dumpé la ROM. Là, j'ai fait une grosse erreur: J'ai considéré que j'avais une EPROM 2Ko! En fait, c'était une 4Ko!
Fin d'année 2012, je me mets à regarder de plus prêt: L'alimentation est OK, je met la carte CPU, mais rien ne se passe … L'EPROM est morte !

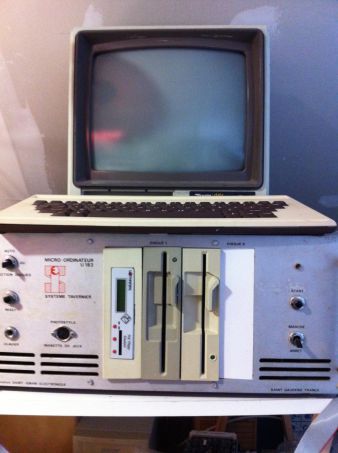

TAVERNIER U183 VERSION SIE (Saint Ignan Electronique)
Le fameux ordinateur à base de 6809 conçu par C. Tavernier et publié dans la revue «Le Haut Parleur»
Ma version n’est pas conforme aux plans publiés et a probablement été améliorée par SIE (Saint Ignan Electronique)
- Mes Données Techniques
Au final, le résultat est bon et donne une impression très similaire au illustrations fournies dans "Le Haut Parleur". Le démarrage du lecteur de disquette a été compliqué par le système de protection anti-piratage mis en place par C. Tavernier. Chaque EPROM était identifiée par un numéro qui devait être présent sur les disquettes de FLEX, de tous les utilitaires spécifiques au Tavernier. Une fois les disquettes adaptées à mon EPROM, tout a bien fonctionné. Le seul souci concerne la carte graphique qui a un problème de timing mémoire. Si je l'insère sur le bus, la RAM ne fonctionne plus !
Pour le moment, mon Tavernier est en mode "terminal" et conforme au modèle défini par C. Tavernier.
A savoir qu'originalement, le driver de lecteur de disquette ne permettait pas la lecture en double densité. Une version modifiée est parue dans "Le Haut Parleur" ultérieurement qui corrige ce défaut.
C'est une superbe machine !

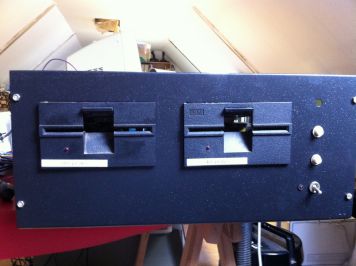

La remise en état du boîtier a été plus difficile. La rouille avait recouvert une bonne partie du fond et des faces avant et arrière. J'ai cherché une peinture qui procurait un rendu similaire à la partie encore intacte. J'ai finalement acheté (sur le conseil d'un membre du forum system.cfg) une peinture Warnex Structure de chez Thomann. Cette peinture normalement utilisée pour les enceintes audio. Avec une sous-couche anti-rouille, le résultat a été excellent !

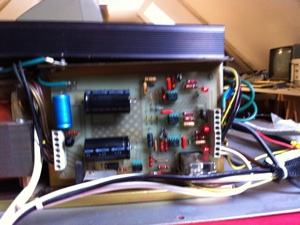

En effet, l'alimentation du Tavernier a une sécurité "anti sur-tension" à base de MC3423. Ce composant active une sortie si la tension à l'entrée dépasse une tension de référence. Un réglage fin par résistance variable permet d'ajuster le seuil de déclenchement pour chacune des tensions produites par l'alimentation (5V, -5V et 12V) En cas de dépassement, un thyristor met en court circuit le régulateur correspondant. Très rapidement, une sonde thermique placée sur le radiateur décolle le relai de marche/arrêt de l'alimentation. Ceci protège efficacement l'électronique.
Dans mon cas, une résistance variable (piste carbone) avait un mauvais contact mettait en défaut l'alimentation. J'ai shunté cette résistance (mon 12V déclenche désormais à 13V) et j'ai laissé le 5V déclencher à 5,6V env.
Le remontage du bus après nettoyage et passage des contacts au F2 a été suffisant.
Les 2 ventilateurs sont d'origine, mais grippés. Un usage intensif de dégripant a permis de les décoincer et de laisser ces éléments d'origine.

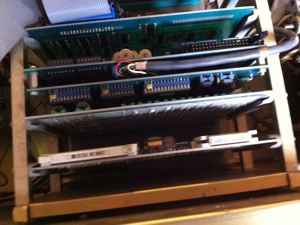

Les cartes étant de très bonne qualité, elles ont marchés sans souci dès la mise sous tension. La mise en service a été effectuée progressivement, avec la carte CPU seule, puis avec la carte mémoire, puis la carte controlleur de floppy. La documentation de C. Tavernier dans "Le Haut Parleur" était particulièrement bien faite et a permis un démarrage pas à pas en douceur.

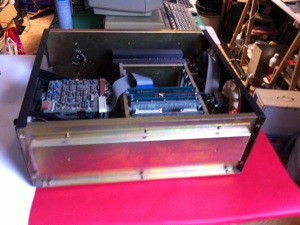

A l'ouverture du boitier (qui pèse une tonne) j'ai pu voir que les cartes étaient en très bon état et que l'alimentation était bien conservée. J'ai mis l'ensemble au sec en attendant d'avoir le temps de m'en occuper.
Il y a 2 semaines, profitant d'un Week End libre, je me suis lancé dans la remise en l'état.
Au démontage, le boîtier m'a impressionné. Constitué de tôles en acier cadmié d'environ 1mm d'épaisseur , assemblé par vis, avec des faces avant et arrière peintes en noir et un couvercle peint de couleur crème, ce boitier est particulièrement robuste et lourd. Sa taille permet un accès facile aux cartes, à l'alimentation et aux 2 lecteurs de disquettes pleines hauteur.

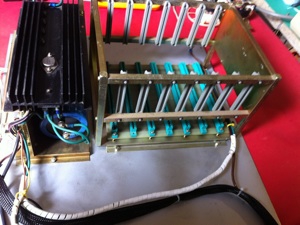

Après un démontage soigneux, j'ai repris à l'abrasif les taches de rouille de la tôle de fond et refait une protection en galvanisation à froid. J'ai bien nettoyé les cartes, l'alimentation et le rack à carte avant de les remonter partiellement sur le fond du boîtier.
La vérification de l'alimentation a montré que tous les condensateurs étaient en bon état. Il n'était cependant pas possible de la faire fonctionner car les sécurités "sur tension" déclenchaient.
A l'été 2013, j'ai eu l'occasion de récupérer un Tavernier 6809 Original à Cysoing (59830). La machine était complète mais un séjour en milieu humide avait abimé la peinture et oxydé les ventilateurs. L'ancien propriétaire n'était pas l'utilisateur, mais informaticien, il avait rassemblé tout les éléments pour remettre l'ensemble en état: documentation, clavier, disquettes.
TAVERNIER 6809 VERSION ORIGINALE
Le fameux ordinateur à base de 6809 conçu par C. Tavernier et publié dans la revue «Le Haut Parleur»

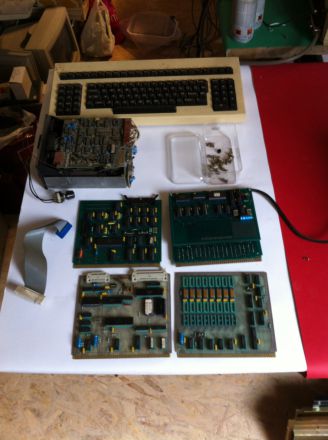

Il s’agit de la version originale, comprenant boîtier, alimentation, fonds de panier, cartes (mère, mémoire, floppy, IVG) et clavier.
- Mes Données Techniques
Je présente ici chaque restauration, ou simplement la mise en service, que j’ai effectuée ou qui est en cours. Avec quelques photos et quelques explications, j’essaye de mettre en lien les sites internet où j’ai pu trouver une aide et/ou de la documentation.
N’hésitez pas à me contacter si un sujet vous intéresse ...
