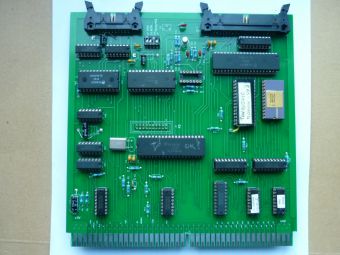

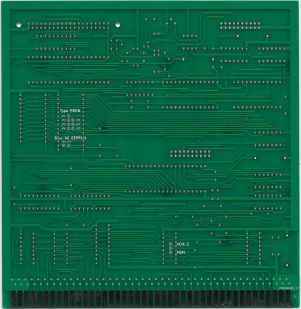

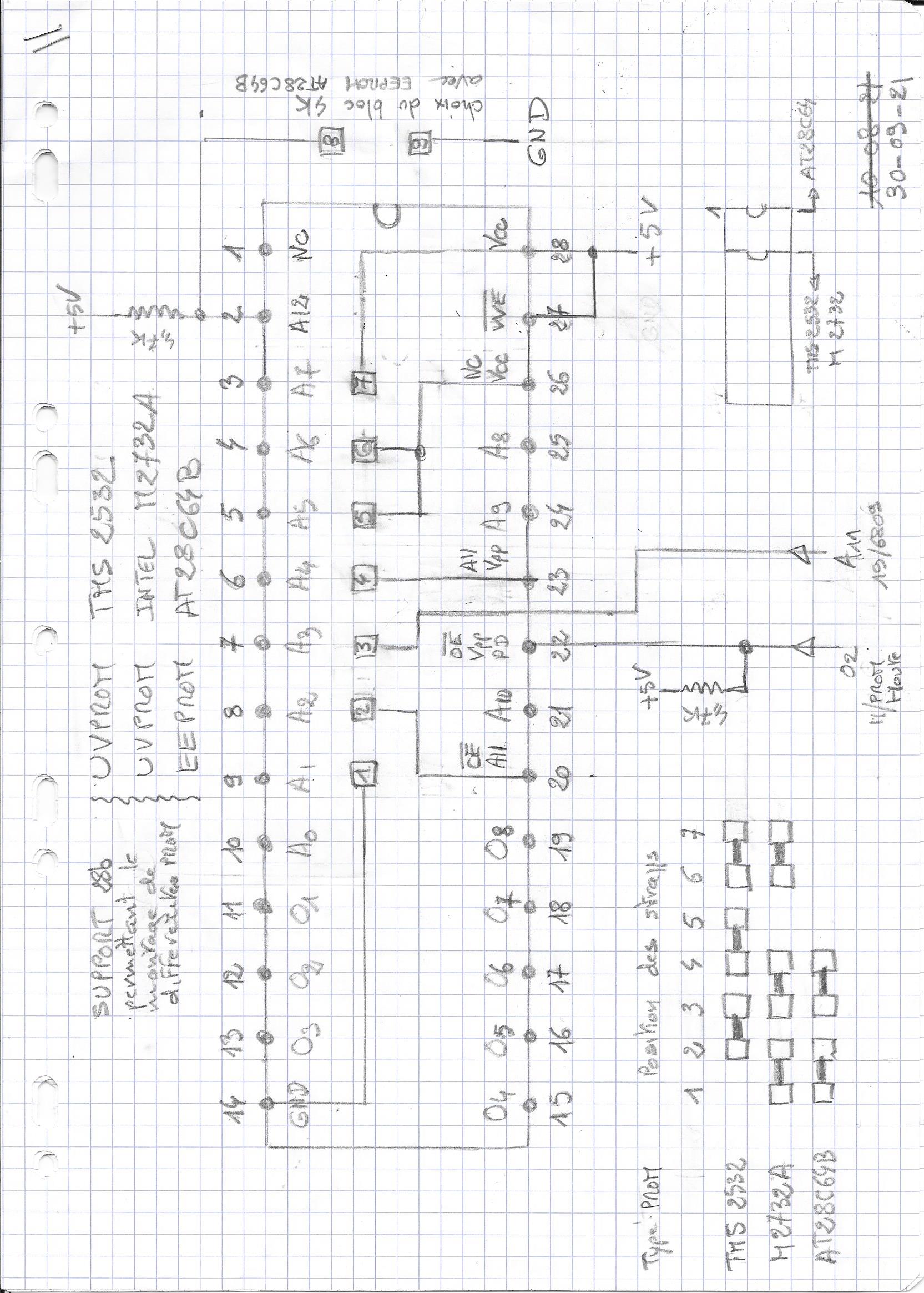

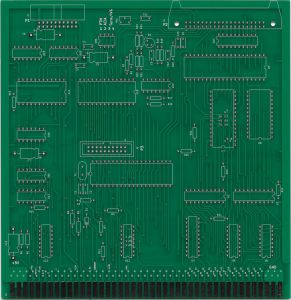

Elle est de type double face à trous métalisés pour accueillir le microprocesseur Motorola 6809 à 1MHz, son moniteur sur une EPROM de 4 Ko, une RAM de 1Ko, une interface série et une interface parallèle. Le décodage de la mémoire et l'amplification du bus est aussi intégré. Cette version "clone" possède aussi une carte fille pour intégrer une seconde interface série.

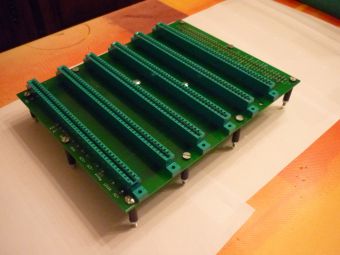

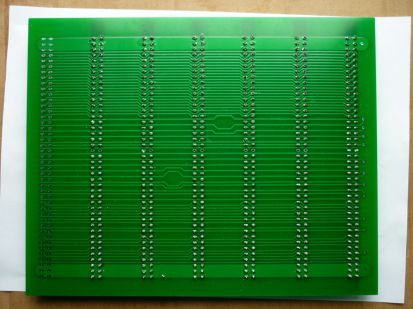

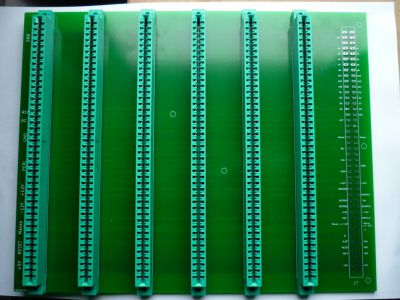

Elle est de type simple face, équipée de 7 connecteurs 2x43 contacts au pas de 3,96 mm encastrables, permettant d'insérer 7 cartes pour Tavernier 6809.
Le magasine présente un bac à cartes fournis avec le boitier, qui guide les cartes insérées pour améliorer la fiabilité de la machine.
J'ai en son temps suivi les articles parus dans la revue "Le Haut-Parleur" et construit cette machine....
Elle a été pour moi , dans mes activités professionnelles, un excellent support pédagogique pour comprendre toutes les difficultés que l'on rencontre dans la mise en œuvre du matériel et du logiciel associé.
Mes multiples déménagements m'ont fait perdre la documentation et certains éléments de ce micro.
J'avais malgré tout conservé l'unité centrale (carte cpu09, ivg09, ifd09, ram256k) ainsi qu'une carte vidéo additive que j'avais réalisée d'après la revue Elektor. Ma carte cpu09 comportait aussi une adaptation (ajout d'un coprocesseur 9511...)
En mars 2016, la découverte du blog TAVERNIER sur le forum system-cfg.com m'a donné envie de redonner vie à cette machine.
A ce jour, non seulement mon TAVERNIER est entré dans une seconde vie, mais j'ai pu grâce aux informations rassemblées sur ce site et l'aide des membres du forum, reconstruire un clone et créer plusieurs cartes vidéos pour lui apporter la couleur.
J'ai proposé à Frédéric de compléter le présents site avec les éléments nécessaires à la fabrication des principales cartes du TAVERNIER, ainsi que de quelques cartes additives.
Michel Guyot
Contacts: Toutes demandes d'informations complémentaires est à faire via le blog TAVERNIER du forum system-cfg.com.
Carte clone Vegas 6809 Par Michel Guyot
