Le Goupil 3 est l'un des ordinateurs les plus sophistiqués construit autour d'un microprocesseur MC6809. Exploitant un système FLEX, le Goupil 3 présente les caractéristiques suivantes :
- Émulation de la carte mère avec 16 Ko de moniteur ;
- Emulation de la mémoire avec 1000 Ko de Ram ;
- Emulation du controleur de disquette FD1791 avec prise en compte des commandes de lecture, écriture et formatage (format imd et dsk) ;
- Emulation de la vidéo texte et graphique à base de EF9366 (Beta);
- Emulation d'une imprimante avec capacité d'exporter vers des fichiers TXT ou PDF sur l'ordinateur hote.
L'émulateur de Goupil 3 6809

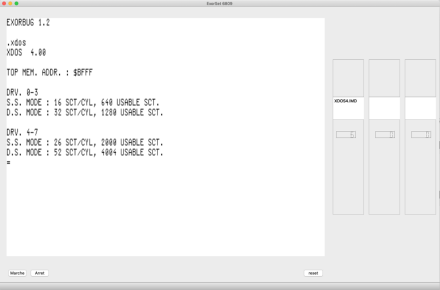

L'ExorSet 6809 est une superbe machine de développement de Motorola capable de créer des codes 6800 / 6802 / 6809. Il exploite un DOS nommé XDOS complètement dédié au développement. J'ai plusieurs ExorSet 100 et 30, mais qui ne fonctionnent pas. L'émulation me permet de vérifier le fonctionnement et de préparer des disquettes à partir d'images.
Elle a les caractéristiques suivantes :
- Émulation de la carte mère avec 2 x 2 Ko de moniteur + 1 Ko de gestion de disquette, prise en compte des interruptions matérielles ;
- Emulation de la mémoire avec 64 Ko de Ram ;
- Emulation du controleur de disquette MC6843 avec prise en compte des commandes de lecture, écriture (et pas encore formatage) ;
- Emulation de la vidéo semi-graphique ;
- Emulation d'une imprimante avec capacité d'exporter vers des fichiers TXT ou PDF sur l'ordinateur hote.
L'émulateur de l'ExorSet 6809

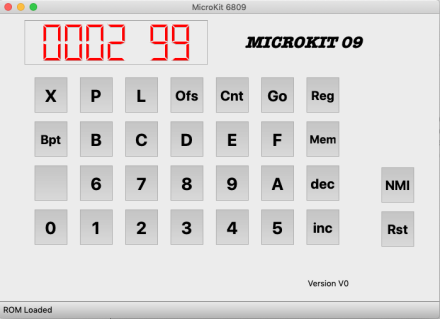

Le Microkit 6809 est un petit système d'initiation créé par la revue LED en 1983 (de mémoire, je faisais mes études à Bordeaux) J'ai vu le plan dans la revue et j'ai fait les circuits dans le laboratoire d'électronique. Malheureusement, je n'avais pas l'EPROM. La carte est donc restée dans un placard jusqu'en 2012, quand j'ai reçu Le listing officiel. J'ai recopié le code et terminé mon Microkit. Par plaisir, j'ai fait un émulateur de ce petit monoboard qui permet de mieux comprendre comment on apprenait à faire de l'informatique dans les années 1980 ! il a les caractéristiques suivantes :
- Émulation de la carte mère avec 2 Ko de moniteur et prise en compte des interruptions matérielles ;
- Emulation de la mémoire avec 2 Ko de Ram ;
- Sortie sur Led 7 segments ;
- Emulation d'un lecteur de cassettes avec capacité d'exporter vers des fichiers TXT ou PDF sur l'ordinateur hote.
L'émulateur de Microkit 6809
En concurrence avec le Système Tavernier de la revue Le Haut Parleur, le Vegas 6809 est le Micro-Ordinateur Haut de Gamme de Micro Système. Conçu aussi autour du microprocesseur Motorola 6809, le Vegas est à 90% Monoboard. Plus économique et plus fiable, il était aussi plus limité. En théorie, le bus SS30 devait lui permettre d'évoluer, mais ce bus est resté confidentiel en Europe.
Le Vegas 6809 est très rare, je ne connais que quelques heureux possesseurs. Ayant déjà réalisé l'émulateur du Tavernier, j'ai continué avec le Vegas 6809, aussi sous Qt (Mac et PC). Elle a les caractéristiques suivantes :
- Émulation de la carte mère avec 2 Ko de moniteur prise en compte des interruptions matérielles ;
- Emulation de la mémoire avec 64 Ko de Ram et 2 Ko Ram réservée à la video ;
- Emulation du controleur de disquette WD1791 avec prise en compte des commandes de lecture, écriture et formatage ;
- Emulation de la vidéo semi-graphique ;
- Emulation d'une imprimante avec capacité d'exporter vers des fichiers TXT ou PDF sur l'ordinateur hote.
La prise en compte des 2 versions de moniteurs
J'oubliais, ... le Vegas 6809 est sous FLEX6809 !
L'émulateur de Vegas 6809

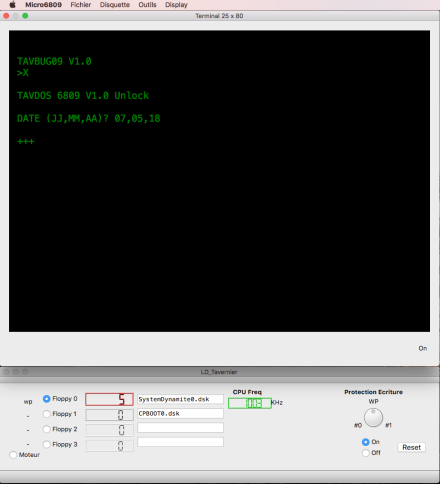

De 1982 à 1985, Christian Tavernier décrit dans les pages de la revue Le Haut Parleur un Mini-Ordinateur personnel qui fut baptisé par les utilisateurs Système Tavernier 6809. Conçu à partir du microprocesseur Motorola 6809, avec une architecture en fond de panier, cette machine était très puissante pour l'époque. Elle était modulaire et permettait aux bricoleurs motivés de se lancer dans sa fabrication en achetant des kits qui comportaient les circuits imprimés et les mémoires pré-programmées.
Posséder un Tavernier 6809 n'est pas aisé, il y en a eu entre 1000 et 1500 unités fabriquées et je ne connais que quelques heureux propriétaires. Par esprit de Challenge et pour permettre aux amateurs qui n'en ont pas, j'ai développé un émulateur sous Qt (Mac et PC) qui permet d'exploiter toutes les fonctions de machine. Elle a les caractéristiques suivantes :
- Émulation de la carte mère avec 4 Ko de moniteur prise en compte des interruptions matérielles ;
- Emulation de la carte mémoire avec 4 pages de 64 Ko de Ram, 1 page réservée à la video, 1 page à l'exploitation et 2 page de Ram-disk ;
- Emulation du controleur de disquette WD1795 avec prise en compte des commandes de lecture, écriture et formatage ;
- Emulation de la carte vidéo IVG09 Monochrome ;
- Emulation d'une imprimante avec capacité d'exporter vers des fichiers TXT ou PDF sur l'ordinateur hote.
La prise en compte de moniteurs alternatifs au TAVBUG (PRODOS, OSFL61, ...) permet d'utiliser tous les logiciels dédiés au Tavernier que j'ai trouvé.
J'oubliais, ... le Tavernier est sous FLEX6809 !
L'émulateur de système Tavernier 6809
